13．由于鋁的膨脹系數(shù)比鋼大一倍，在鋼結(jié)構(gòu)件上固定鋁制件時，應使鋁制件能自由膨脹。
14．常用的金屬腐蝕的防護方法有金屬保護層、化學保護層、非金屬保護層三種。
（1）金屬保護層是用具有陰極或陽極保護作用的金屬或合金，通過電鍍、噴鍍、化學鍍、熱鍍和滲鍍等方法，在需要防護的金屬表面上形成金屬保護層（膜）來隔離金屬與介質(zhì)的接觸，或利用電化學的保護作用使金屬得到保護，從而防止了腐蝕。在幕墻工程中，由于鋅鍍層有良好的防護能力，且成本較低，所以，鍍鋅已成為幕墻鋼結(jié)構(gòu)工程最常用的防護方法。
鍍鋅層的厚度主要根據(jù)使用環(huán)境、設計使用壽命等確定。在進行工程設計時，鍍鋅層的厚度可按下式計算。
S=1.1×N×Kl
S--鍍鋅層的厚度（微米）
N--設計使用壽命（年）
Kl--鍍鋅層在使用環(huán)境下的腐蝕速度（微米/年），鍍鋅層在各類氣候區(qū)域的大氣腐蝕速度見下表。

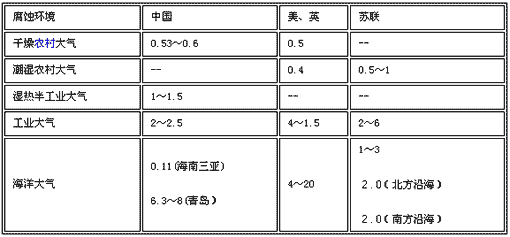

鍍鋅層在各類氣候區(qū)域的大氣腐蝕速度（露天）（微米/年）
注：目前我國腐蝕及防護方面的教科書和參考書有關(guān)腐蝕速度的參數(shù)均使用上表數(shù)據(jù)，未見更多該方面的資料，建議在設計過程中應到建筑物所在地地方政府查找相關(guān)資料。并且鍍鋅層厚度應大于45微米。
（2）化學保護層是用化學或電化學方法使金屬表面上生成一種具有耐腐蝕性能的化合物薄膜，以隔離腐蝕介質(zhì)與金屬接觸來防止對金屬的腐蝕。幕墻工程中的鋁合金型材都應采用陽極化處理，并且要求陽極化膜層厚度不低于《鋁及鋁合金陽極氧化-陽極氧化膜的總規(guī)范》（GB8013-87）中所規(guī)定的AA15級要求。
（3）非金屬保護層是用涂料、塑料和搪瓷等材料，通過涂刷和噴涂等方法，在金屬表面形成保護膜，使金屬與腐蝕介質(zhì)隔離，從而防止金屬的腐蝕。這將在鋼結(jié)構(gòu)涂裝設計中作介紹。
15．工地現(xiàn)場施焊后焊縫的防腐應按被焊接件的防腐標準及施工工藝進行防護處理，但在幕墻工程施工過程中，因受場地、設備、工藝等因素限制，當現(xiàn)場施焊后焊縫無法按被焊接件的防腐方法及施工工藝進行防腐處理時，應在保證其防腐效果不低于被焊接件的防腐效果的情況下，采用其它的防護材料和施工工藝。例如，鍍鋅或熱浸鋅聯(lián)接鐵件在現(xiàn)場施焊后，涂刷一道C53-31紅丹醇酸防銹漆，二道C53-35云鐵醇酸防銹漆，二道C04-42各色醇酸磁漆后，再蓋三油二布瀝青漆。該防護結(jié)構(gòu)對埋地鋼結(jié)構(gòu)有很好的防護效果。
結(jié)束語
隨著建筑幕墻技術(shù)的不斷發(fā)展，其使用材料的不斷豐富，一大批新材料、新工藝被應用。我們應該在幕墻防腐蝕方面引起足夠重視，在設計選材和施工質(zhì)量上注意不同材料的防腐蝕措施，按工藝要求去做，不要在工程中留下隱患。
參考資料
1．《工業(yè)建筑防腐蝕設計規(guī)范》（GB50046-95）。
2．《建筑防腐蝕工程質(zhì)量檢驗評定標準》（GB50224-95）。
3．《建筑防腐蝕工程施工及驗收規(guī)范》（GB50212-91）。
4．《建筑防腐蝕材料設計與施工手冊》 《工業(yè)建筑防腐蝕設計規(guī)范》國家標準管理組 中國工程建設標準化協(xié)會防腐蝕委員會 化學工業(yè)部建筑設計技術(shù)中心站。
5．沈祖炎主編：《鋼結(jié)構(gòu)制作安裝手冊》 中國建筑工業(yè)出版社。
6．陳鴻海主編：《金屬腐蝕學》 北京理工大學出版社。
7．胡傳炘主編：《表面處理技術(shù)手冊》 北京工業(yè)大學出版社。
[本文共有 3 頁，當前是第 3 頁] <<上一頁 [1] [2] [3] 下一頁>>
|
|
