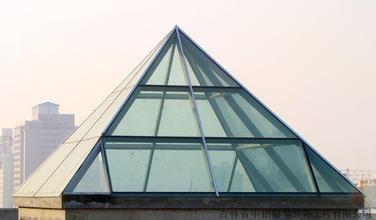

玻璃采光頂

　　1 玻璃加工尺寸及形狀允許偏差
1.1 玻璃邊長尺寸允許偏差，對角線差應分別符合表 10、表 11 的要求。
1.2 鋼化玻璃與半鋼化玻璃的彎曲度要求應分別符合表 12 的要求。
1.3 點支承玻璃面板的加工同時應符合以下要求：
　　A) 玻璃面板邊緣和孔洞邊緣應進行磨邊及倒角處理，磨邊宜用細磨，倒角寬度宜不小于 1MM。
　　B) 玻璃邊緣至孔中心的距離 C1 或 C2 不應不小于 2.5D（D 為玻璃孔徑），孔邊與板邊的距離不宜小于 70MM； 玻璃鉆孔周邊應進行可靠的密封處理，中空玻璃鉆孔周邊應采取多道密封措施，精度應符合設計要求，見圖1。
C) 玻璃鉆孔的允許偏差為：直孔直徑 0～+0.5MM，錐孔直徑 0～+0.5 MM，夾層玻璃兩孔同軸度為2.5MM。
2 玻璃的安裝要求
2.1 采光頂玻璃采用點支安裝方式時，連接件的鋼材與玻璃之間宜設置襯墊襯套，厚度不宜小于 1MM，選用的材料在設計使用年限內不應失效。點支式支承裝置應符合 JG138 的規定。
2.3采光頂玻璃安裝采用膠粘安裝方式時，應進行剝離試驗。其方法應符合隱框玻璃結構組件切開剝離試驗方法（附錄B）。每百個組件隨機抽取一件進行剝離試驗。如不合格，則該批組件為不合格。
3 支承結構要求
3.1 鋼結構支承
3.1.1 鋼結構應執行 GB50017，設計鋼結構時，應從工程實際情況出發，合理選用材料、結構方案和構造措施，滿足結構構件在運輸、安裝和使用過程中的強度、穩定性和剛度要求，并符合防腐蝕要求。
3.1.2 制作要求：鋼型材龍骨的加工應符合 GB50205 有關規定，構件允許偏差應滿足表 24 要求：
3.1.3 組件要求:組件應按設計圖，嚴格控制尺寸，桿件長、寬、高度的尺寸誤差，應符合表 25 要求。
 3.2 鋁合金結構支承
　　組裝時應按設計圖，嚴格控制尺寸，桿件長、寬、高度的尺寸誤差，應符合表25要求。
 3.3拉索（拉桿）結構支承
　　索(桿)結構加工的誤差應符合下表的要求。構件加工的允許偏差應符合表 26 的要求。
